鑄鋼暗桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，可以作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

暗桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_(kāi)啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。

1.1暗桿閘閥規格及類別，應符合管道設計文件的要求。

1.2暗桿閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

1.3暗桿閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

1.4暗桿閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

【產品用途】

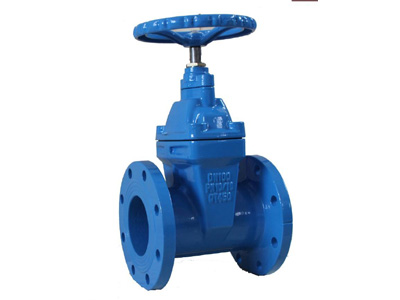

​Z45H-10C、Z45H-16C型暗桿楔式單閘板閘閥：手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為13Cr不銹鋼，公稱壓力PN10~PN16，閥體材料為WCB的閘閥。

【性能參數】

【主要零件材料】

【主要外形和連接尺寸】
